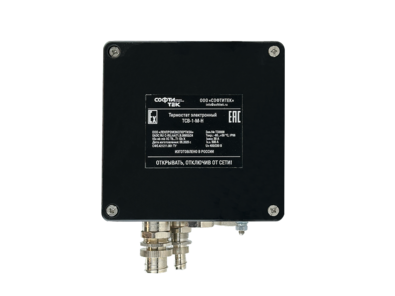

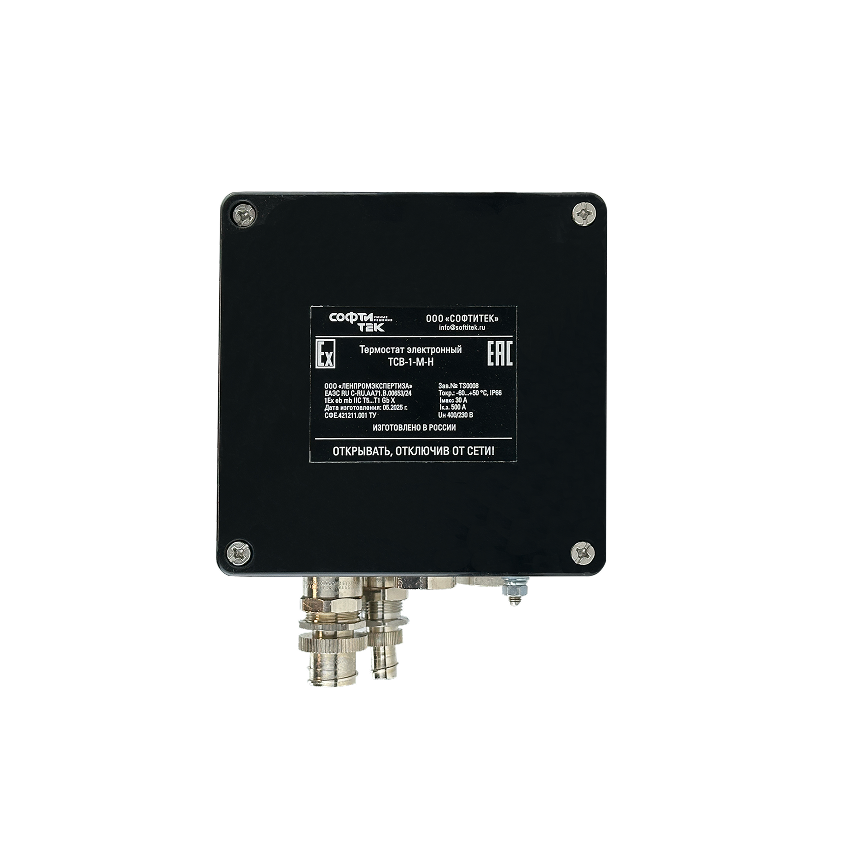

Взрывозащищенный программируемый термостат TCВ-1-М

Применяется для управления одной или двумя секциями с током нагрузки до 30А, с контролем температуры и сигнализации в системах промышленного электрообогрева во взрывоопасной зоне. Может работать автономно или в составе АСУ ТП, может применятся как в среде водорастворимых неорганических веществ, так и в агрессивной среде органических химикатов или сильной влажности.

Преимущества

Встроенная защита от перегрузки – при превышении предельного значения тока 30А, происходит отключение нагрузки
Датчик для измерения температуры обогреваемого объекта в комплекте
Термостат производит непрерывное измерение тока нагрузки и тока утечки. Измеренные значения передаются в АРМ оператора по интерфейсу RS-485 Modbus RTU
Связь с верхним уровнем организована при помощи интерфейса RS-485 Modbus RTU - это позволяет передавать все данные с термостата в цифровом виде в АРМ оператора, а также настраивать термостат по сети
Безыскровое включение реле - увеличивает срок службы контактной группы

Технические характеристики
Структура условного обозначения

Трехрежимная светосигнальная индикация

Технические характеристики

Ех-маркировка	1Ex eb mb IIC T5...T1 GbX
Напряжение питающей сети	400/230 В (50 Гц)
Максимально допустимый ток нагрузки для каждой линии	30А
Количество подключаемых секций (силовых цепей)	1
Максимально допустимый ток короткого замыкания	500 А
Степень защиты	IP66
Температура эксплуатации	от -60 до +50 °C
Размеры оболочки (ВхШхГ) не более	160х160х90 мм
Масса в полной комплектации, не более	6
Материал оболочки	армированный полиэстер
Длина соединительного кабеля датчиков температуры	1000 мм
Тип подключаемых датчиков температуры	PT100 (0,00385 °С-1 )
Диапазон измерения температуры	-60…435 °С
Диапазон измерения токов	0…30 А
Диапазон измерения тока утечки	0…50 мА
Номинальное сечение клемм для подключения питания	6 мм²
Номинальное сечение клемм для подключения нагрузки	2,5 мм²
Передача данных и удаленная настройка	Modbus RTU (RS-485)
Количество датчиков температуры	1
Гарантийный срок	24 месяца

Принцип работы

Термостат включает или отключает подключенную нагрузку в зависимости от значения измеряемой температуры объекта.

Устройство и работа

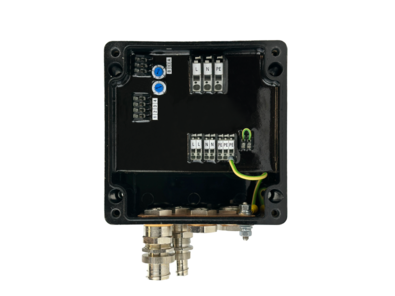

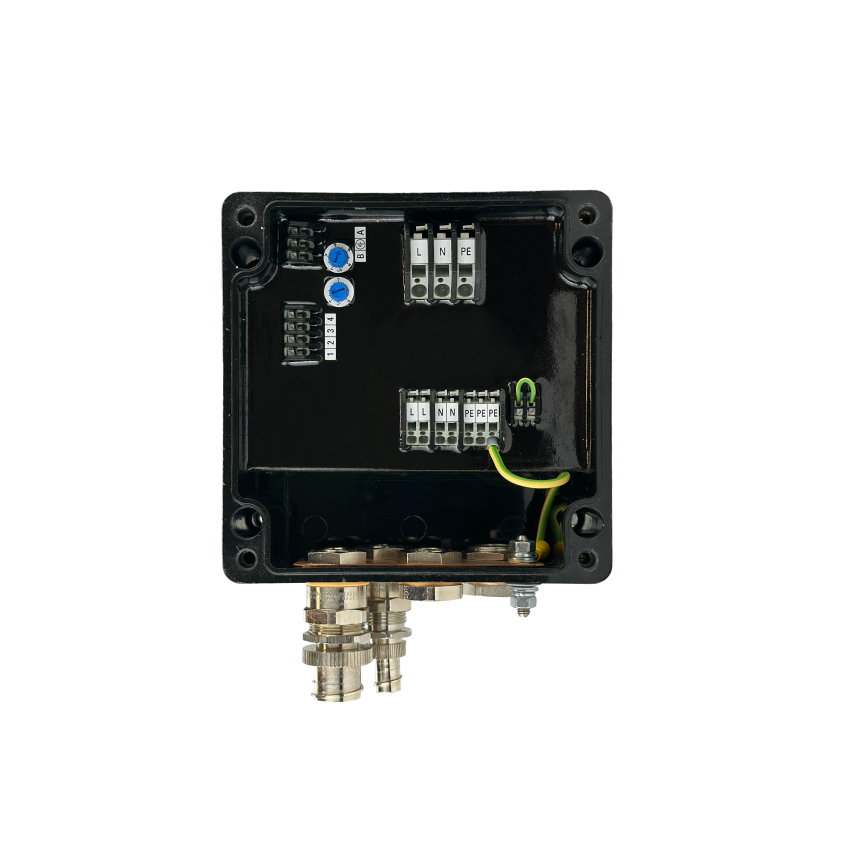

Термостат представляет собой прибор, который состоит из электронного устройства, взрывозащищенного корпуса с кабельными вводами и датчика температуры.

Структура условного обозначения

Пример: ТСВ-1-М-Н
