Пример: ТСВ-1-М-Н.
| Устройство защиты | Значение | |
| ТСВ‑1‑М‑Х | ТСВ‑3‑Д‑Х | |
| Ex‑маркировка | 1Ex eb mb IIC T5…T1 Gb X | 1Ex eb mb IIC T5…T1 Gb X |
| Напряжение питающей сети, В (частота, Гц) | 400/230 (50) | |
| Максимально допустимый ток нагрузки для каждой линии, А | 30 | |
| Количество подключаемых секций (силовых цепей) | до 2 | до 3 |
| Максимально допустимый ток короткого замыкания, А | 500 | |
| Степень защиты | IP66 | |
| Температура эксплуатации | от минус 60 до 50 | |
| Размеры оболочки (ВхШхГ) не более, мм | 160×160×90 | |
| Масса в полной комплектации, не более, кг | 6 | |
| Материал оболочки | армированный полиэстер | |
| Интерфейс передачи данных | - | RS‑485 |
| Протокол передачи данных | - | Modbus RTU |
| Длина соединительного кабеля датчиков температуры, мм | 1000 | |
| Тип подключаемых датчиков температуры | PT100 (0,00385 °C‑1) | |
| Схема подключения | трехпроводная | |
| Класс допуска | С | |
| Диапазон измерения токов, А | 0-30 | |
| Диапазон измерения токов утечки, мА | 0-50 | |
| Номинальное сечение клемм для подключения питания, мм2 | 6 | |
| Номинальное сечение клемм для подключения нагрузки, мм2 | 2,5 | |

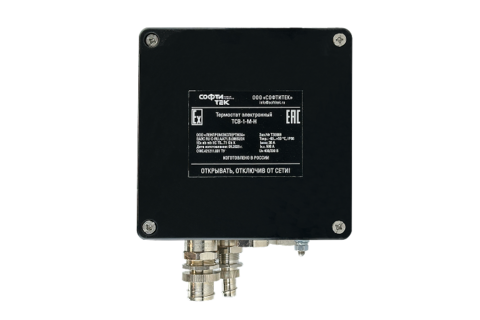

Исполнение для установки на кронштейн

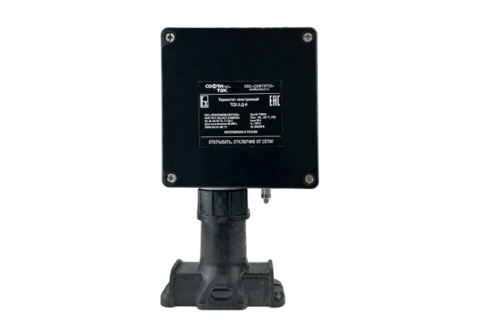

Исполнение с монтажной стойкой
