Взрывозащищенные преобразователи температуры

Преобразователь имеет взрывозащищенное исполнение всоответствии с требованиями ГОСТ 31610.0 (IEC 60079-0:2011), ГОСТ IEC 60079-14 и может быть использован как в нормальных, так и во взрывоопасных зонах.

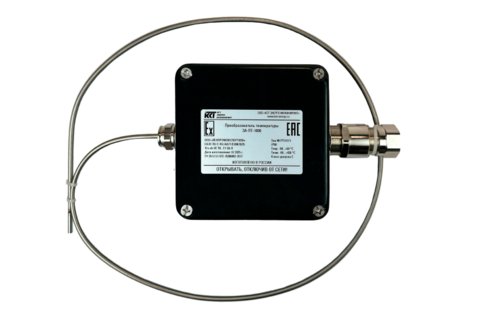

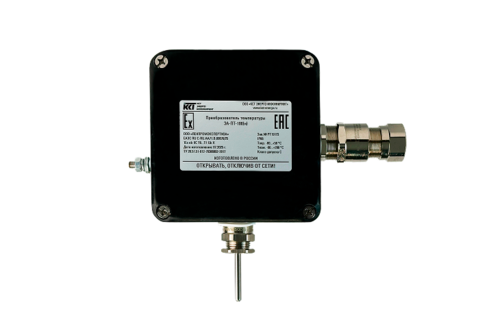

Преобразователь температуры ЭА-ПТ состоит из коробки, кабельного ввода для подключения сигнального кабеля

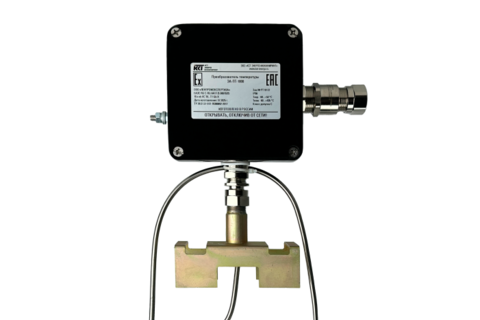

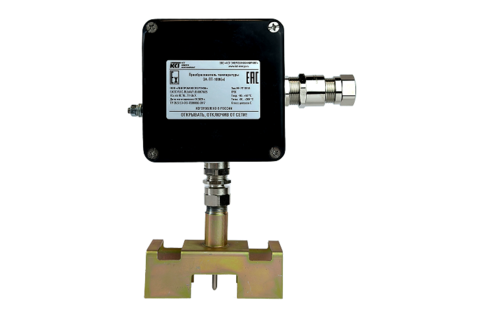

(бронированного или небронированного круглого сечения), термопреобразователя сопротивления Pt100. Преобразователи температуры ЭА-ПТ-XXX предназначены для измерения температуры поверхности различного оборудования в диапазоне от -50 до 435 °С. Преобразователи температуры ЭА-ПТ-XXX(н) предназначены для измерения температуры поверхности различного оборудования или температуры воздуха в диапазоне от -60 до 200 °С. Преобразователи температуры с кронштейном-стойкой не требуют применения отдельных кронштейнов для крепления и УВК для ввода под кожух теплоизоляции. Для установки преобразователей температуры на трубопроводы рекомендуется применять кронштейны ЭА-К5 ТНБВ.745352.002 при толщине теплоизоляции до 80 мм и ЭА-К5 ТНБВ.745352.002-01 при толщине теплоизоляции до 160 мм, а для установки на емкости кронштейн – ЭА-К2 ТНБВ.301561.001 при толщине теплоизоляции до 80 мм и ЭА-К2 ТНБВ.301561.001-01 при толщине теплоизоляции до 160 мм.

Отличительные особенности:

• заземление всех токопроводящих частей осуществляется внутри соединительной коробки без внешнего подключения проводов;
• наличие свидетельства об утверждении типа средства измерения;
• за счёт наличия нескольких отверстий в коробке для вывода термопреобразователя при необходимости возможно
изменить взаимное положение кабельных вводов, что позволит оптимально разместить устройство при монтаже на
оборудовании;
• возможно применение с устройством ввода соединительного кабеля в минеральной изоляции термопреобразователя
сопротивления Pt100 под теплоизоляцию, что обеспечит механическую защиту кабеля термопреобразователя на открытом участке между коробкой и оборудованием, а также обеспечит аккуратный проход через кожух теплоизоляции.

Маркировка

Основные технические данные
