Знак «X» после Ех-маркировки указывает на специальные условия применения: поверхность соединителя после монтажа должна соприкасаться с проводящей заземленной поверхностью напрямую или по средствам металлической или металлизированной ленты.
В момент отгрузки соединитель удовлетворяет всем нормам и требованиям техники безопасности. Для сохранения этого состояния и для обеспечения надежной эксплуатации пользователь обязан руководствоваться всеми предупреждениями и рекомендациями, содержащимися в настоящем документе.
| Габаритные размеры в сборе (LхD), мм | 188х25 |
| Номинальное напряжение, В | 230 |
| Номинальный ток, А | 30 |
| Температура окружающей среды, °С | от -60 до 40 для 1Ex eb IIC T6 Gb X от -60 до 55 для 1Ex eb IIC T5 Gb X от -60 до 90 для 1Ex eb IIC T4 Gb X от -60 до 155 для 1Ex eb IIC T3 Gb X от -60 до 210 для 1Ex eb IIC T2 Gb X |
| Максимальная температура воздействия в выключенном состоянии, °С | 250 |
| Степень защиты по ГОСТ 14254-96 | IP66 |
| Материал корпуса (оболочки) | фторопласт |
| Материал уплотнителей | силикон |

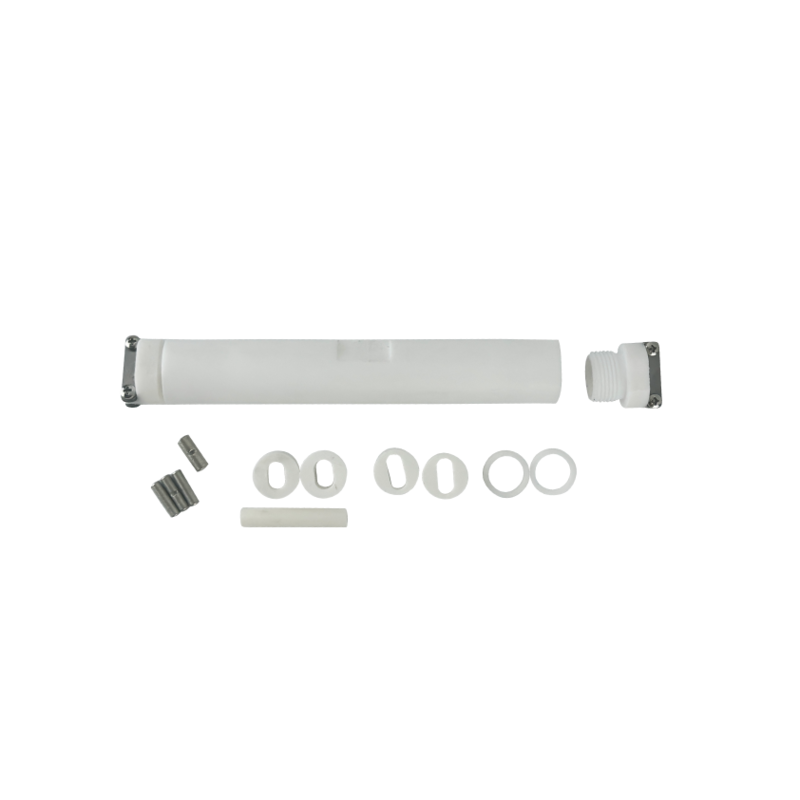

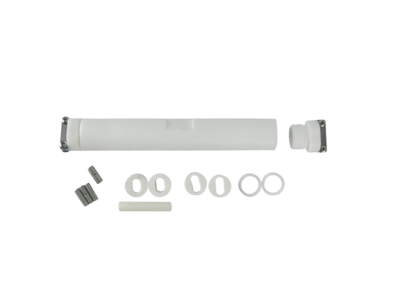

Соединители состоят из корпуса-оболочки с установленными в нем уплотнителями и зажимными штуцерами, а также набора необходимых соединительных гильз и изолирующих элементов. При необходимости в состав соединителя может также входить кабельный ввод, устанавливаемый в соответствующее резьбовое отверстие.
Уплотнители, применяемые в соединителях для фиксации кабелей и герметизации соединения, должны быть выбраны в соответствии с геометрией и размерами применяемого кабеля на основе требований эксплуатационной документации.
Соединители могут размещаться непосредственно на поверхности оборудования в том числе и под теплоизоляцией или при необходимости закрепляться на кронштейнах.
