Примеры: КСТ-СВ-ПП-2,5-М20;

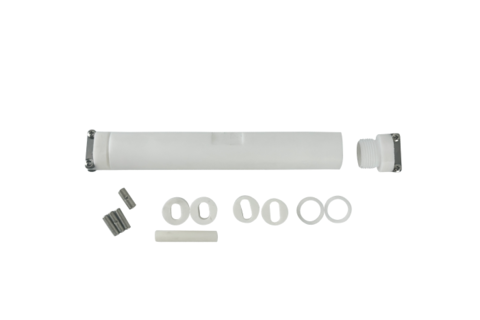

Соединитель для двух плоских кабелей с жилами сечением 1,5-2,5 мм2 и комплектными уплотнениями.
Применим для соединения плоских греющих саморегулирующихся и самоограничивающихся (зональных) кабелей в случае ремонта или наращивания.
КСТ-СВ-КК-2,5-М20
Соединитель для двух круглых кабелей с жилами сечением 1,5-2,5 мм2 и комплектными уплотнениями.
Применим для соединения круглых греющих кабелей в случае соединения с
холодным вводом, ремонта или наращивания.
* в зависимости от применяемых совместно кабелей и соединительных гильз.
| Ex-маркировка | 1Ex eb IIC T6…Т2 Gb X |
| Номинальное напряжение, В | 400/230 |
| Номинальный ток, А | до 32 для гильз ном. сечением 2,5 мм2 до 50 для гильз ном. сечением 6 мм2 |
| Температура окружающей среды, °С | от -60 до 75 для 1Ex eb IIC T6 Gb X от -60 до 90 для 1Ex eb IIC T5 Gb X от -60 до 125 для 1Ex eb IIC T4 Gb X от -60 до 190 для 1Ex eb IIC T3 Gb X от -60 до 250 для 1Ex eb IIC T2 Gb X |
| Степень защиты по ГОСТ 14254-96 | IP66 |
| Материал корпуса (оболочки) | фторопласт |
| Материал уплотнителей | силикон |
