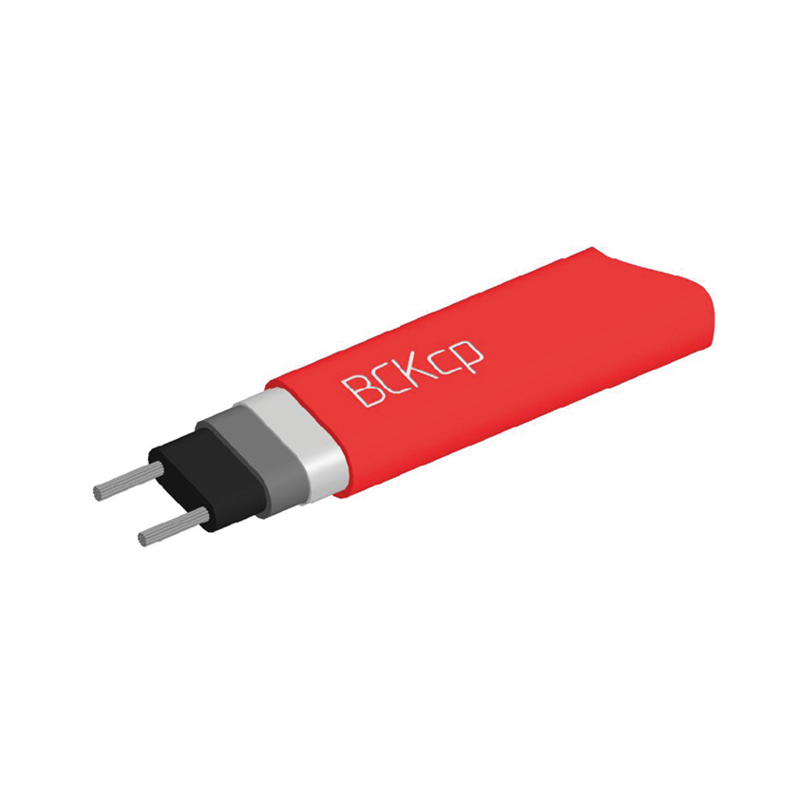

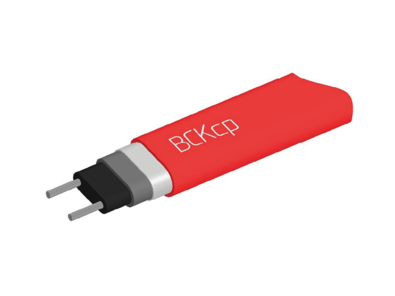

Греющий саморегулирующийся кабель ВСКcр

Кабели греющие ВСКcр предназначены для защиты от замерзания и поддержания температуры трубопроводов, ёмкостей и прочего оборудования как в бытовой сфере, так и на предприятиях промышленности, обогрева различных площадок, в том числе и во взрывоопасных зонах.

Преимущества:

• Автоматически регулирует тепловыделение в зависимости от температуры
• Позволяет менять длину нагревательной секции в пределах максимально допустимой длины
• Устойчив к воздействию различных химических веществ
• Надёжная электрическая и механическая защита за счет оплётки из луженой медной проволоки
• Допущен к применению во взрывоопасных зонах

Основные технические данные
Структура условного обозначения

Напряжение питающей сети, В (Частота, Гц)	230 (50)
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011)	1Ex e IIС T2 Gb X (мощность 15, 25, 30, 45, 60, 80, 95 Вт/м)
Номинальная удельная мощность при 10°С, Вт/м	15, 25, 30, 45, 60, 80, 95
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP67
Минимальная температура монтажа, °С	минус 60
Минимальная температура эксплуатации, °С	минус 60
Максимальная рабочая температура, °С	200
Максимальная температура непродолжительного воздействия в откл. состоянии, °С	250
Минимальный радиус изгиба при минус 60°С, мм	51
Электрическое сопротивление изоляции, МОм, не менее	50
Электрическое сопротивление оплётки, Ом/км, не более	18,2
Номинальный размер в поперечном сечении, мм	10,6x6,6 (мощность 15, 25, 30, 45, 60, 80, 95 Вт/м)
Номинальное сечение жил, мм2	2,3
Материал оболочки	фторполимер
Обозначение технических условий (ТУ)	ТНБВ.681817.023 ТУ

Структура условного обозначения

Графики зависимости линейной мощности греющего кабеля от температуры. Кабель ВСКср

Максимальная длина (м) для кабелей в зависимости от типа автоматического выключателя питания при 230 В (с характеристикой С)

Устройство защиты	ВСКср 15	ВСКср 25	ВСКср 30	ВСКср 45	ВСКср 60	ВСКср 80	ВСКср 95
16А, температура включения -20℃	144	86	72	56	41	31	25
16А, температура включения +10℃	159	96	80	62	45	33	28
20А, температура включения -20℃	180	108	91	70	51	38	32
20А, температура включения +10℃200	199	119	100	77	56	42	35
25А, температура включения -20℃	225	135	113	88	64	48	40
25А, температура включения +10℃	245	149	124	97	70	52	44
32А, температура включения -20℃	245	173	145	112	82	61	50
32А, температура включения +10℃	245	175	150	124	89	65	50

Монтажные принадлежности

Для оконцевания и подключения в соединительной коробке рекомендуется применение монтажного комплекта КСТ-МК-СК (без кабельного ввода) , например, для подключения через монтажную стойку или КСТ-МК-3СВК (с кабельным вводом), для ремонта и соединения рекомендуется применение монтажного комплекта КСТ-МК-СС(в).

В целях обеспечения работоспособности, а также соблюдения требований безопасности настоятельно рекомендуется применение оригинальных комплектующих для греющих кабелей.
