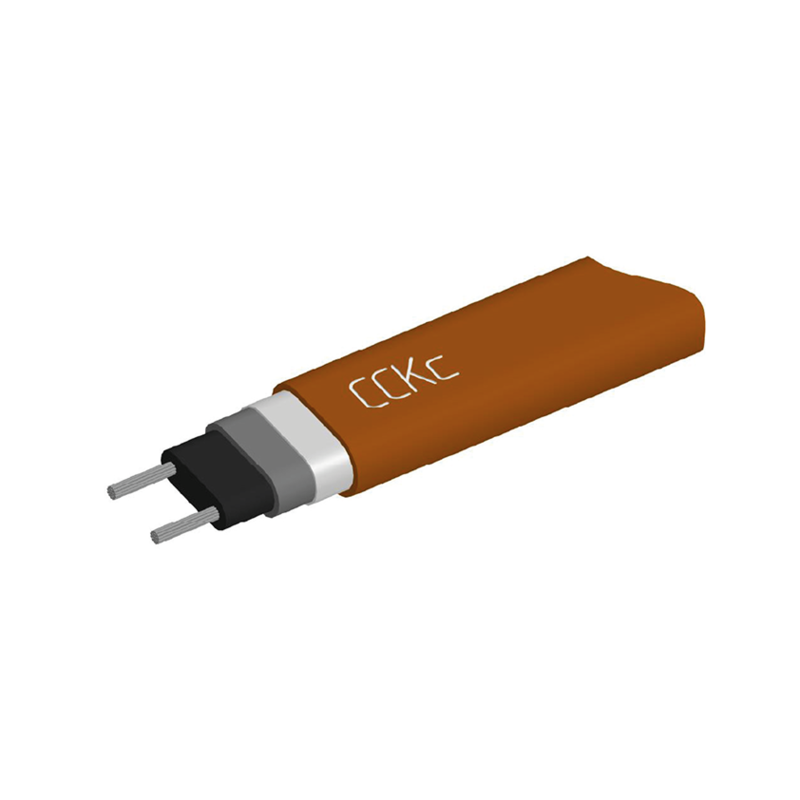

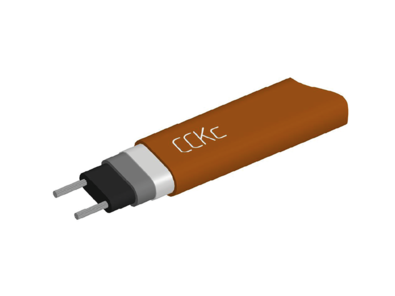

Греющий саморегулирующийся кабель ССКс

Кабели греющие ССКс предназначены для защиты от замерзания и поддержания температуры трубопроводов, ёмкостей и прочего оборудования как в бытовой сфере, так и на предприятиях промышленности, обогрева различных площадок, в том числе и во взрывоопасных зонах.

Преимущества:

• Автоматически регулирует тепловыделение в зависимости от температуры
• Позволяет при монтаже изготавливать нагревательные секции нужной длины в пределах максимально допустимого значения
• Устойчив к воздействию различных химических веществ
• Надёжная электрическая и механическая защита за счет оплётки из луженой медной проволоки
• Допущен к применению во взрывоопасных зонах

Основные технические данные
Структура условного обозначения

Напряжение питающей сети, В (Частота, Гц)	от 208 до 254 (50±5)
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011)	1Ex e IIС T4 Gb X
Номинальная удельная мощность при 10°С, Вт/м	10, 15, 25, 30, 45, 60
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP67
Минимальная температура монтажа, °С	минус 60
Минимальная температура эксплуатации, °С	минус 60
Максимальная рабочая температура, °С	120
Максимальная температура воздействия, °С	120
Минимальный радиус изгиба при минус 60°С, мм	35
Электрическое сопротивление изоляции, МОм, не менее	50
Электрическое сопротивление оплётки, Ом/км, не более	18,2
Номинальный размер в поперечном сечении, мм	11,8x4,5 (мощность 10, 15, 25, 30, 45 Вт/м), 13,4x5,0 (мощность 60 Вт/м)
Номинальное сечение жил, мм2	1,4; 2,3
Материал оболочки	фторполимер
Обозначение технических условий (ТУ)	ТНБВ.681817.023 ТУ

Структура условного обозначения

Графики зависимости линейной мощности греющего кабеля от температуры. Кабель ССКс

Максимальная длина (м) для кабелей в зависимости от типа автоматического выключателя питания при 230 В (с характеристикой С)

Устройство защиты	ССКс10	ССКс15	ССКс25	ССКс30	ССКс45	ССКс60
16А, температура включения -20℃	172	114	68	60	48	37
16А, температура включения +10℃	209	139	84	80	59	46
20А, температура включения -20℃	210	143	85	75	60	47
20А, температура включения +10℃200	210	170	105	100	74	58
25А, температура включения -20℃	210	170	106	94	75	58
25А, температура включения +10℃	210	170	130	115	93	73
32А, температура включения -20℃	210	170	130	115	96	75
32А, температура включения +10℃	210	170	130	115	100	93

Монтажные принадлежности

Для оконцевания и подключения в соединительной коробке рекомендуется применение монтажного комплекта КСТ-МК-СК (без кабельного
ввода), например, для подключения через монтажную стойку или КСТ-МК-3СВК (с кабельным вводом), для ремонта и соединения
рекомендуется применение монтажного комплекта КСТ-МК-СС(в).

В целях обеспечения работоспособности, а также соблюдения требований безопасности настоятельно рекомендуется применение
оригинальных комплектующих для греющих кабелей.
