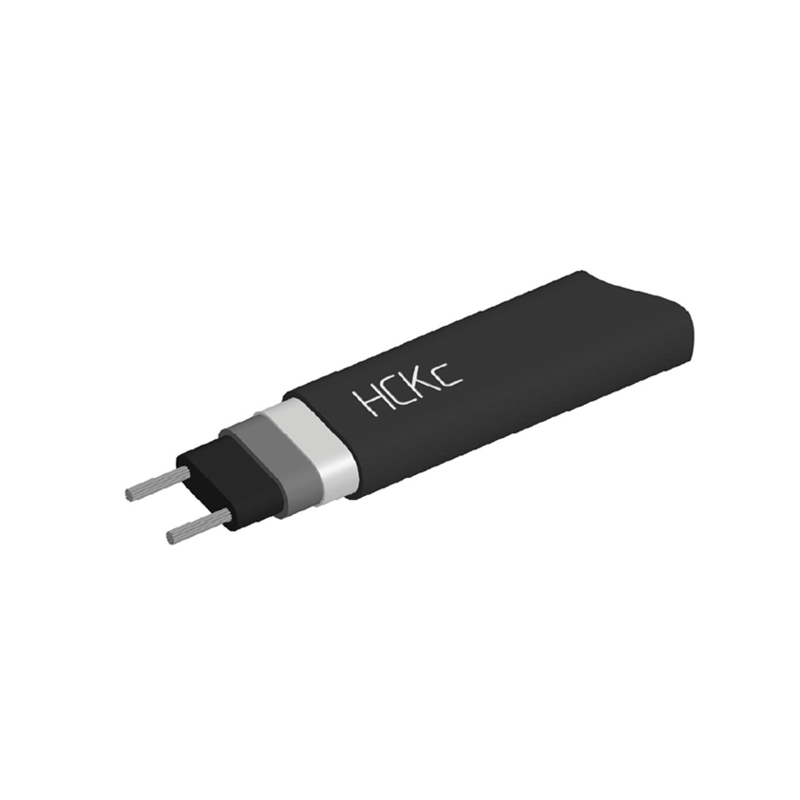

Греющий саморегулирующийся кабель НСКс

Кабели греющие НСКс предназначены для защиты от замерзания и поддержания температуры трубопроводов, ёмкостей и прочего оборудования как в бытовой сфере, так и на предприятиях промышленности, обогрева кровли и различных площадок, в том числе и во взрывоопасных зонах.

Преимущества:

• Автоматически снижает тепловыделение при повышении температуры
• Позволяет при монтаже изготавливать нагревательные секции нужной длины в пределах максимально допустимого значения
• Устойчив к воздействию различных химических веществ
• Надёжная электрическая и механическая защита за счет оплётки из луженой медной проволоки
• Допущен к применению во взрывоопасных зонах

Общие характеристики
Структура условного обозначения

Напряжение питающей сети, В (Частота, Гц)	230 (50)
Маркировка взрывозащиты	1Ex e IIС T5 Gb X (мощность 10 Вт/м), 1Ex e IIС T4 Gb X (мощность 15, 25, 30, 33 Вт/м)
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP67
Минимальная температура монтажа, °С	минус 60
Минимальная температура эксплуатации, °С	минус 60
Максимальная рабочая температура, °С	65
Максимальная температура непродолжительного воздействия в откл. состоянии, °С	85
Минимальный радиус изгиба при минус 60°С, мм	36
Электрическое сопротивление изоляции, МОм, не менее	50
Электрическое сопротивление оплётки, Ом/км, не более	18,2
Номинальный размер в поперечном сечении, мм	10,5х5,5 (мощность 10, 15 Вт/м), 13,5х5,5 (мощность 25,30, 33 Вт/м),
Номинальное сечение жил, мм2	1,3
Материал оболочки	полиолефин или фторполимер
Обозначение технических условий (ТУ)	ТНБВ.681817.023 ТУ

Структура условного обозначения

Графики зависимости линейной мощностигреющего кабеля от температуры. Кабель НСКс

Максимальная длина (м) для кабелей в зависимости от типа автоматического выключателя питания при 230 В (с характеристикой С)

Устройство защиты	НСКс10	НСКс15	НСКс25	НСКс30	НСКс33
16А, температура включения -20℃	154	112	69	57	53
16А, температура включения +10℃	200	139	84	70	63
20А, температура включения -20℃	192	141	86	71	66
20А, температура включения +10℃200	200	160	105	87	79
25А, температура включения -20℃	200	160	107	89	83
25А, температура включения +10℃	200	160	125	109	99
32А, температура включения -20℃	200	160	125	110	100
32А, температура включения +10℃	200	160	125	110	100

Монтажные принадлежности

Для оконцевания и подключения в соединительной коробке рекомендуется применение монтажного комплекта КСТ-МК-СК (без кабельного ввода), например, для подключения через монтажную стойку или КСТ-МК-3СВК (с кабельным вводом), для ремонта и соединения рекомендуется применение монтажного комплекта КСТ-МК-СС(н).

В целях обеспечения работоспособности, а также соблюдения требований безопасности настоятельно рекомендуется применение оригинальных комплектующих для греющих кабелей.
