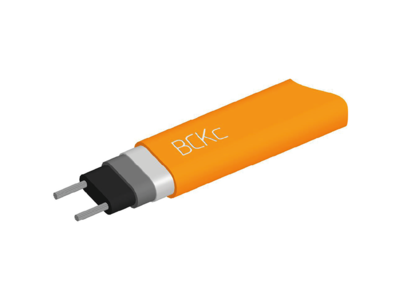

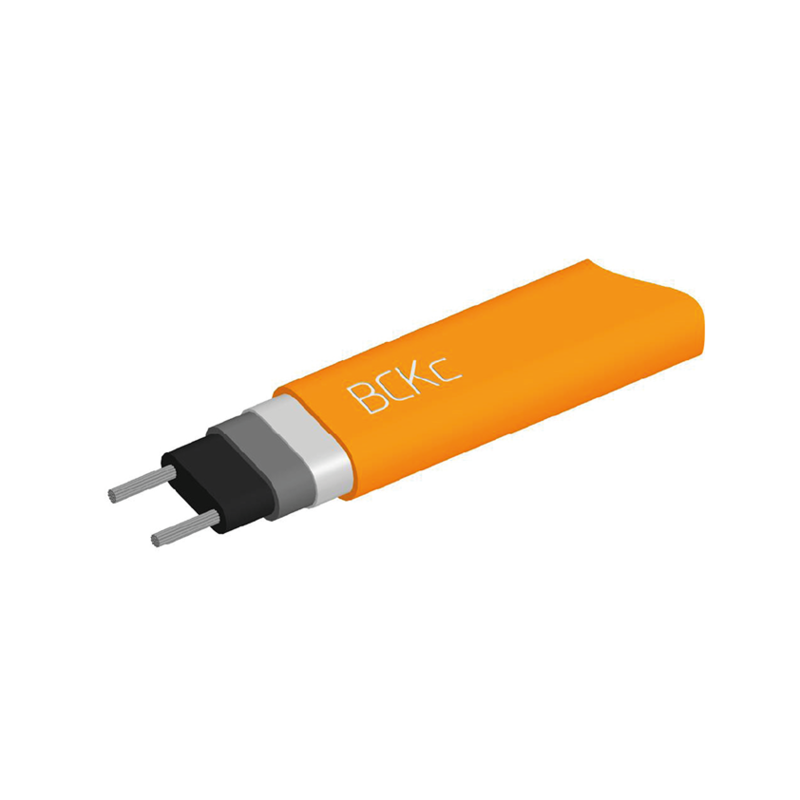

Греющий саморегулирующийся кабель ВСКс

Кабели греющие ВСКc предназначены для защиты от замерзания и поддержания температуры трубопроводов, ёмкостей и прочего оборудования как в бытовой сфере, так и на предприятиях промышленности, обогрева различных площадок, в том числе и во взрывоопасных зонах.

Преимущества:

• Автоматически регулирует тепловыделение в зависимости от температуры
• Позволяет при монтаже изготавливать нагревательные секции нужной длины в пределах максимально допустимого значения
• Устойчив к воздействию различных химических веществ
• Надёжная электрическая и механическая защита за счет оплётки из луженой медной проволоки
• Допущен к применению во взрывоопасных зонах

Основные технические данные
Структура условного обозначения

Напряжение питающей сети, В (Частота, Гц)	от 208 до 254 (50±5)
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011)	1Ex e IIС T3 Gb X (мощность 15, 25, 30 Вт/м), 1Ex e IIС T2 Gb X (мощность 45, 60 Вт/м)
Номинальная удельная мощность при 10°С, Вт/м	15, 25, 30, 45, 60
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP67
Минимальная температура монтажа, °С	минус 60
Минимальная температура эксплуатации, °С	минус 60
Максимальная рабочая температура, °С	150
Максимальная температура непродолжительного воздействия в откл. состоянии, °С	225
Минимальный радиус изгиба при минус 60°С, мм	51
Электрическое сопротивление изоляции, МОм, не менее	50
Электрическое сопротивление оплётки, Ом/км, не более	18,2
Номинальный размер в поперечном сечении, мм	13,5x5,0 (мощность 15, 25, 30, 45, 60 Вт/м)
Номинальное сечение жил, мм2	2,3
Материал оболочки	фторполимер
Обозначение технических условий (ТУ)	ТНБВ.681817.023 ТУ

Структура условного обозначения

Графики зависимости линейной мощности греющего кабеля от температуры. Кабель ВСКс

Максимальная длина (м) для кабелей в зависимости от типа автоматического выключателя питания при 230 В (с характеристикой С)

Устройство защиты	ВСКс15	ВСКс25	ВСКс30	ВСКс45	ВСКс60
16А, температура включения -20℃	142	87	66	53	40
16А, температура включения +10℃	172	103	77	62	45
20А, температура включения -20℃	178	109	83	66	50
20А, температура включения +10℃200	214	129	96	77	56
25А, температура включения -20℃	222	136	104	83	62
25А, температура включения +10℃	245	161	120	97	70
32А, температура включения -20℃	245	174	133	106	79
32А, температура включения +10℃	245	175	140	124	89

Монтажные принадлежности

Для оконцевания и подключения в соединительной коробке рекомендуется применение монтажного комплекта КСТ-МК-СК (без кабельного
ввода), например, для подключения через монтажную стойку или КСТ-МК-3СВК (с кабельным вводом), для ремонта и соединения
рекомендуется применение монтажного комплекта КСТ-МК-СС(в).

В целях обеспечения работоспособности, а также соблюдения требований безопасности настоятельно рекомендуется применение
оригинальных комплектующих для греющих кабелей.
