Комплекс на базе анализатора SulfurScan SF01 предназначен для непрерывного измерения концентрации H2S и SO2 в хвостовых газах установки Клауса и поддержания их соотношения на уровне 2:1, а также на установках СуперКлауса, где на разных стадиях это соотношение должно быть менее 1:7 или более 10
Газоанализатор SulfurScan SF01 основан на принципе дисперсионной оптической абсорбционной спектроскопии в ультрафиолетовом диапазоне (UV-DOAS), что обеспечивает низкие пределы обнаружения, высокую точность измерений и быстрое время отклика.
Поскольку один и тот же газ имеет разное поглощение в различных спектральных диапазонах, а поглощение разных газов в одном и том же диапазоне обладает эффектом наложения, одновременное измерение нескольких газов возможно за счёт анализа непрерывного спектра.
Для разделения света, частично поглощённого анализируемым газом, используется голографическая дифракционная решётка.
Сенсорная CMOS матрица преобразует спектральные оптические сигналы в электрические после спектрального разделения.
Регистрация непрерывного спектра поглощения среды дает возможность одновременного определения концентраций нескольких веществ.
Высокое спектральное разрешение матрицы позволяет значительно снизить влияние кроссчувствительности с другими серосодержащими соединениями типа меркаптанов, сероуглерода и карбонилсульфида.
Комплекс имеет уникальную систему пробоподготовки, благодаря которой процесс процесс измерения остается стабильным продолжительное время.
Особенности
- Дисперсионный спектрометр без движущихся частей и необходимости использования газонаполненных ячеек;
- Продвинутые настройки анализа;
- Настраиваемые функции автоматической продувки и обнуления;
- Система контроля и управления температурой;
- Двухуровневая защита паролем;
- ЖК дисплей с интерфейсом управления анализатором по месту, возможность беспроводного Bluetooth управления анализатором;
- Газовый аспиратор обеспечивает циркуляцию пробы через измерительный тракт и ее возврат обратно в точку отбора;
- Длина проботборных линий для разнесенного исполнения вплоть до 30 метров.
| Диапазоны | Н2S от 0 до 5% SО2 от 0 до 5% |
| Основная приведенная погрешность | ± 4% FS (Н2S, SО2) |
| Время установления показаний | ≤90s |
| Расход пробы | 3 - 5 л/мин стандартно, сброс пробы обратно в поток |
| Дрейф нуля | ≤±2%FS/24 часа ≤±2.5%FS/7 дней |
| Cпособ подачи пробы в анализатор | Обогреваемая линия отбора и возврата пробы в процесс Аспиратор для циркуляции пробы через анализатор |
| Степень защиты | IP54 - для блоков отбора и подготовки пробы, термостата IP65 - для контрольно-силового блока |
| Воздух КИП или Азот ОЗХ | Давление 400 кПа (мин.), расход 30 л/мин |
| Выходы | 3 изолированных аналоговых выхода 4...20 мА +HART Modbus RTU/RS485 3 настраиваемых дискретных выхода |
| Питание | 230 В, 50 Гц, 800 Вт (без учета потребления инженерных систем) |
| Температура окружающей среды | +5..+40 0С - в стандартном исполнении -60..+55 0С - опция, при установке в климатический шкаф |
Анализатор смонтирован на панели и состоит из следующих блоков
- Блок отбора и подготовки пробы предназначен для отбора и возврата анализируемой пробы в процесс. Одним из основных элементов блока является демистер собственной уникальной разработки, предназначенный для отбивки паров элементарной серы. Конструкция демистера обеспечивает продолжительную непрерывную работу анализатора без обслуживания;
- Блок газовых подключений, необходим для подготовки и управления расходом газа эжекции, нулевого газа, газа охлаждения демистера и подключения калибровочных газов;
- Блок термостата, с размещенной в нем оптической ячейкой и обвязкой используется для калибровки нуля и диапазона;
- Контрольно-силовой блок, рассчитан для размещения компонентов спектрофотометра, управления электропитанием и электрообогревом, формирования выходных сигналов;
- Блок внешних подключений, создан для внешнего электроснабжения и подключения анализатора к АСУТП.

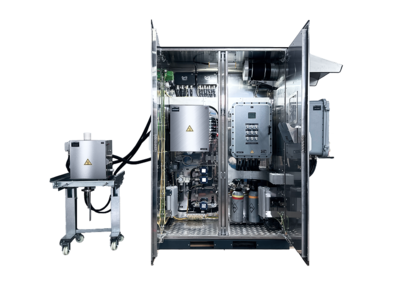

Вариант компоновки анализатора
Исполнение
- Анализатор производится в нескольких вариантах конструктивного исполнения и взаимного размещения блоков
- Компактное исполнение с размещением блоков отбора и подготовки пробы, блока термостата и блока газовых подключений непосредственно над штуцером отбора пробы из процесса.
- Разнесенное исполнение, при котором Блок отбора и подготовки пробы устанавливается непосредственно на штуцере отбора пробы, доставка пробы до блока термостата осуществляется по предизолированным обогреваемым импульсным линиям.
- Во всех вариантах конструктивного исполнения предусматривается электрообогрев и термостатирование всего измерительного тракта при температуре +145 °С.
- и аппаратные защиты, обеспечивающие взрывобезопасность и предотвращающие кристаллизацию серы в измерительном тракте.
- Для защиты от внешних воздействий анализатор может поставляться предварительно смонтированным в климатическом шкафу.
- По требованию заказчика шкаф может быть оснащен всеми необходимыми инженерными системами, включая контроль загазованности, кондиционирование и др.
Опции
- Климатический всепогодный шкаф для эксплуатации в холодном климате
- Адаптация к уникальным требованиям Заказчика по размещению и исполнению анализатора в том числе:
- нестандартные диапазоны измерений;
- паровой обогрев измерительного тракта и охлаждение демистера;
Разрез демистера
