| Температурный диапазон эксплуатации | от -40 до +60 °C |
| Относительная влажность | от 5 до 95 % (без конденсата) |
| Напряжение питания | 24 В DC |
| Потребляемая мощность | не более 3 Вт |
| Количество портов | Ethernet 1 (10/100 Base-T, RJ-45) |
| Количество последовательных портов | 4 (RS-485, клеммная колодка) |
| Гальваническая изоляция Ethernet | 1,5 кВ |
| Гальваническая изоляция RS-485 | 5 кВ |
| Скорость передачи по RS-485 50 | 50...921600 бит/с |
| Протоколы | Modbus TCP, Modbus RTU |
| IP-адрес по умолчанию | 192.168.1.12 |
| TCP-порты по умолчанию | 502, 503, 504, 505 |
| Режимы работы | табличный опрос, прозрачная передача |
| Настройка | веб-интерфейс |
| Срок службы | 10 лет |

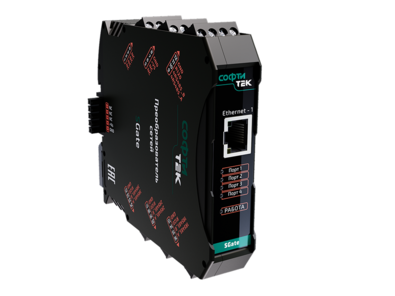

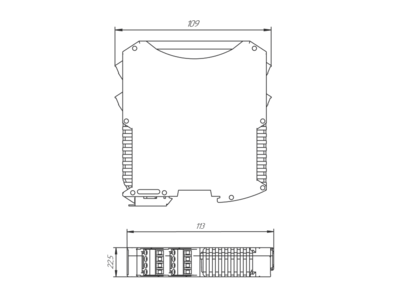

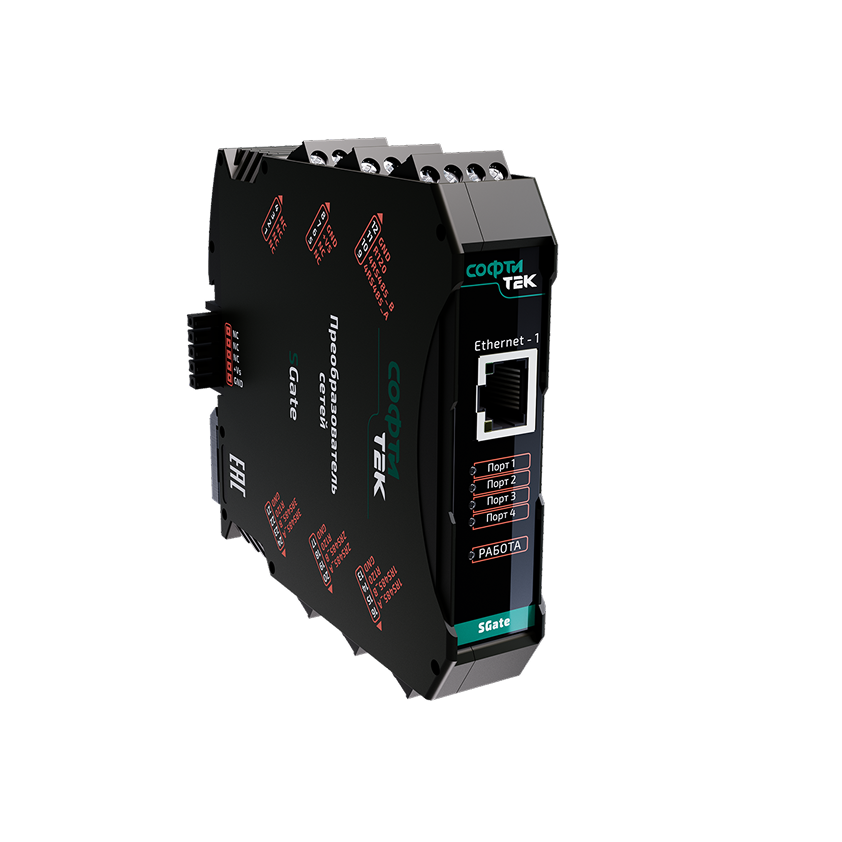

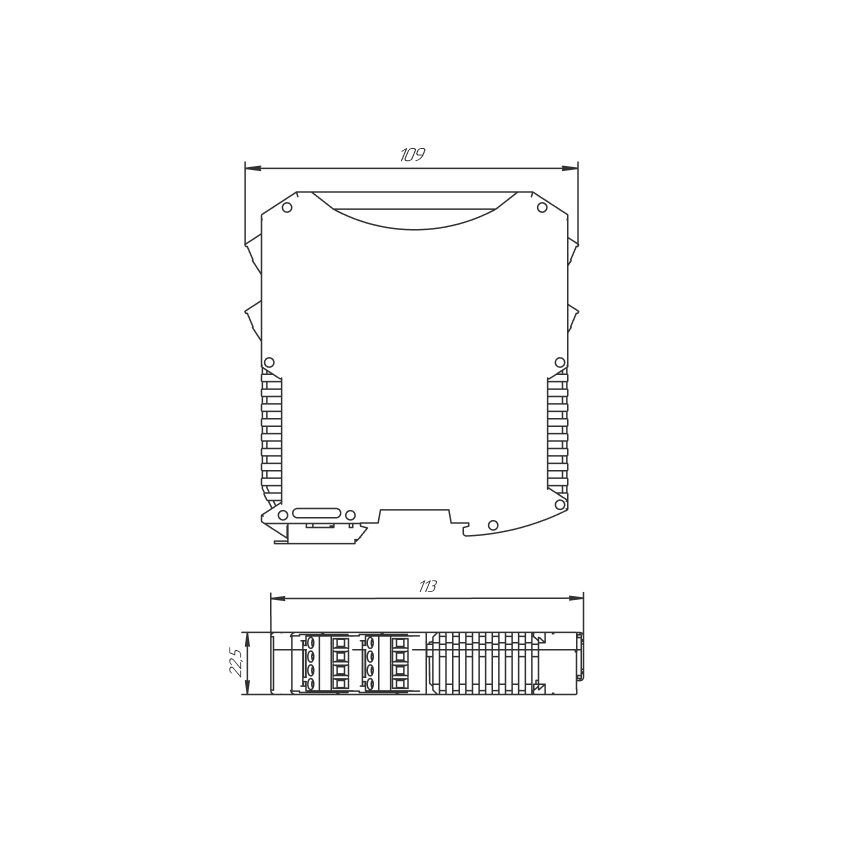

| Габариты (Д×Ш×В) | 109×22,5×113 мм |
| Масса | не более 150 г |
| Крепление | DIN-рейка TS35 |
| На 1 порт | 4000 регистров в совокупности по 4 портам 16000 регистров |
| Питание | от 12 В до 24 В |
Настройка через веб-интерфейс
- Позволяет оперативно задавать IP-адрес, маску сети, параметры каждого из четырех портов RS-485 (скорость, формат кадра, тайм-аут), а также настраивать таблицы опроса ведомых устройств. Конфигурация сохраняется в энергонезависимой памяти и восстанавливается после перезагрузки. Не требует установки дополнительного ПО.
Два режима работы
- Устройство может работать в двух режимах. Табличный режим — периодический опрос заданных Modbus RTU-устройств с сохранением ответов во внутреннем буфере. При запросе от Modbus TCP данные выдаются мгновенно без ожидания ответа от RTU-устройства. Прозрачный режим — каждый запрос Modbus TCP передается в выбранный порт RS-485 с ожиданием ответа RTU-устройства. Гибкость для любых задач автоматизации.
4 независимых порта RS-485
- Каждый порт настраивается индивидуально: скорость от 50 до 921600 бит/с, формат кадра, тайм-аут ответа, пауза между запросами. Позволяет подключать до четырех независимых линий RS-485 к одному Ethernet-сегменту. Гальваническая изоляция портов — 5 кВ.
Работа при - 40 °C
- Широкий температурный диапазон (от -40 до +60 °C) и влажность до 95 % без конденсата гарантируют стабильную работу в неотапливаемых шкафах, на открытых площадках и в регионах с суровым климатом.
Защита веб-интерфейса учетными записями
- Встроенная система управления доступом позволяет активировать защищенный режим, создавать учетные записи администратора и оператора. Предотвращает несанкционированное изменение настроек шлюза.
Экспорт/Импорт конфигурации CSV
- Все настройки Ethernet, портов RS-485 и таблиц запросов могут быть сохранены в CSV-файл. Это позволяет быстро переносить конфигурацию на другие устройства или создавать резервные копии.
Компактный корпус для DIN-рейки
- Унифицированный корпус шириной 22,5 мм для установки на DIN-рейку TS35. Экономит место в шкафу управления. Питание 24 В DC. Масса — не более 150 г.
На одну линию RS-485 можно подключать до 32 ведомых устройств (например, датчики, счетчики, преобразователи, термостаты). Наличие 4 портов позволяет объединять до 128 устройств в одной системе, используя единый Ethernet-кабель вместо четырех отдельных.
